Как устроен идеальный силовой тренажер - взгляд инженера

31 августа 2023

Инженер завода «Алфоджим» детально разбирает конструкцию силовых тренажеров: рама 100×50 мм, биомеханика 4-рычажных систем, подшипники NSK и грузостеки 120 кг. Требования к надежности и секреты производства.

Когда коммерческий директор рассказывает о тренажерах, он оперирует маржинальностью и сроками поставок. Когда инженер говорит о тренажерах, он говорит о металле, физике и тысячных долях миллиметра, определяющих разницу между оборудованием, которое простоит два десятилетия, и тем, которое отправится в переплавку через пару сезонов интенсивной эксплуатации.

За двадцать лет работы в индустрии специалисты завода https://www.all4gym.ru/ по производству силовых тренажеров наблюдали, как рынок спортивного оборудования в России прошел путь от тотального доминирования импорта до формирования собственной инженерной школы.

Выясним, что остается за кадром маркетинговых буклетов - как на самом деле проектируется и производится тренажер, способный выдерживать нагрузки 24/7 и сохранять биомеханическую точность на протяжении всего срока службы в тяжелых коммерческих условиях.

Раздел 1. Статистика рынка силовых тренажеров в России

Прежде чем погрузиться в конструирование, важно понимать контекст, в котором мы работаем. Российский рынок силовых тренажеров за последние два десятилетия претерпел тектонические сдвиги.

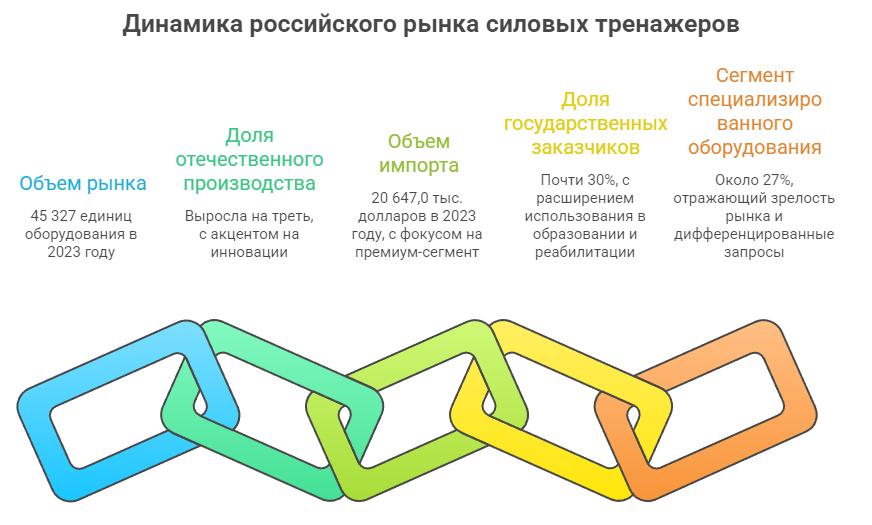

Ключевые показатели рынка в динамике

Если рассматривать количественные метрики, картина складывается следующая:

• Объем рынка в 2023 году достиг 45 327 единиц оборудования, при этом важно понимать, что это совокупный показатель, включающий как блочные тренажеры, так и нагружаемые дисками конструкции. Для сравнения: еще десятилетие назад львиную долю занимал импорт, сегодня структура принципиально иная.
• Доля отечественного производства выросла на треть за последние несколько лет. Это не просто импортозамещение в чистом виде, а качественный скачок: российские инженеры перестали копировать западные образцы и перешли к разработке собственных решений, адаптированных под специфику эксплуатации в наших условиях.
• Объем импорта в денежном выражении составил 20 647,0 тыс. долларов в 2023 году. Цифра значительная, но структура импорта сместилась в сторону премиального сегмента и узкоспециализированного оборудования, тогда как средний ценовой сегмент уверенно занимают локальные производства.
• Доля государственных и муниципальных заказчиков достигла почти 30%. Это принципиальное изменение: тренажеры перестали быть исключительно коммерческим продуктом для фитнес-клубов и вошли в инфраструктуру образования, реабилитации и массового спорта.
• Сегмент специализированного оборудования для реабилитации и функционального тренинга занимает порядка 27% всех продаж, что говорит о зрелости рынка и дифференциации потребительских запросов.

География производства тоже показательна: основные мощности сегодня сосредоточены в республике Башкортостан, Свердловской области, Санкт-Петербурге, Московской области, Карелии, Ростовской, Самарской, Томской, Тульской и Челябинской областях. Это не просто список регионов, а карта индустриального возрождения спортивного машиностроения.

Раздел 2. Особенности производства завода «Алфоджим»: философия промышленного подхода

Когда мы проектируем тренажер, мы не думаем о том, как он будет выглядеть на отгрузке. Мы думаем о том, что с ним произойдет через пять лет эксплуатации в зале с проходимостью тысяча человек в сутки. Наш подход базируется на трех китах: избыточность прочности, ремонтопригодность и биомеханическая адекватность.

Заводские мощности позволяют нам контролировать полный цикл производства - от раскроя металла до финальной сборки. Не используем готовые китайские комплектующие там, где можно поставить собственные, более надежные. Это вопрос не патриотизма, а инженерного расчета: когда ты отвечаешь за каждый шов и каждый подшипник, ты не можешь перекладывать ответственность на субподрядчиков.

Раздел 3. Рама и несущие конструкции: скелет, на котором все держится

Профиль и геометрия

Основа любого тренажера - это рама. Звучит банально, но именно здесь совершается большинство компромиссов, превращающих добротное оборудование в источник постоянных проблем. В наших конструкциях мы используем профильную трубу сечением 100×50 мм с толщиной стенки от 3 до 4 мм в зависимости от зоны ответственности узла.

Почему именно этот профиль? Потому что сопромат - наука точная. При нагрузках, возникающих в приседаниях со штангой за 200 кг или в жиме ногами с блинами под центнер, тонкостенная труба начинает работать как пружина. Возникают микровибрации, которые не видны глазом, но ощутимы атлетом и, что критично, постепенно разрушают сварные швы.

Сварка и финишная обработка

Мы применяем полуавтоматическую сварку MIG/MAG в среде защитных газов. Это не дань традиции, а необходимость: качественный провар шва гарантирует, что соединение проработает весь срок службы тренажера без усталостных разрушений. После сварки каждый шов зачищается - не столько для эстетики, сколько для контроля качества: под слоем шлака можно не заметить микротрещину.

Защита от коррозии и эстетика

Порошково-полимерное покрытие силового тренажера - это не просто краска. Это многослойная защита, наносимая в электростатическом поле с последующей полимеризацией при высоких температурах.

Цвет RAL 9005 (глубокий черный) выбран не случайно: он максимально технологичен в нанесении и устойчив к истиранию. Толщина покрытия контролируется толщиномером - она должна быть достаточной для защиты, но не избыточной, чтобы не отслаиваться при ударных нагрузках.

Виброизоляция и антикоррозионная защита

Каждая стойка тренажера, контактирующая с полом, оснащается резиновыми подпятниками или профилированными накладками. Это решает две задачи: гасит вибрации, которые неизбежно возникают при работе с большими весами, и предотвращает контакт металла с влажной поверхностью пола. Казалось бы, мелочь, но именно такие мелочи определяют, появится ли через пару лет рыжий подтек от пола вверх по трубе.

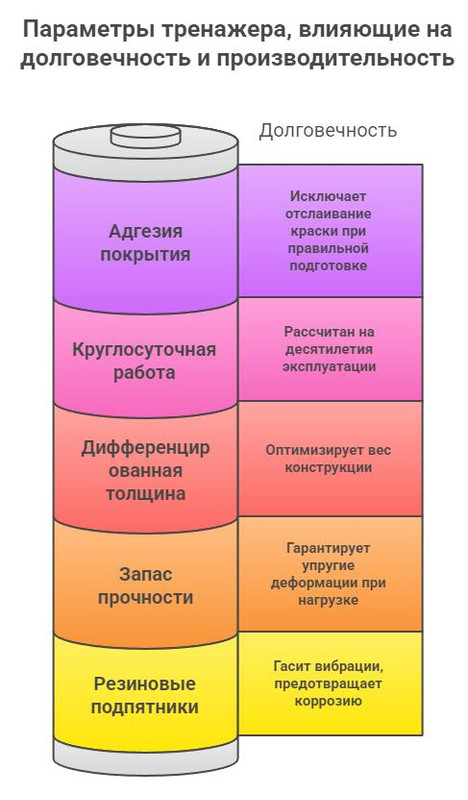

Расчетные нагрузки и эксплуатационные параметры

• Несущая способность рам: запас прочности до 800+ кг статической нагрузки - это не предел возможностей, а гарантированный параметр, при котором деформации остаются в пределах упругости.
• Толщина стенки профиля: от 3 до 4 мм в зависимости от узла - дифференциация позволяет не утяжелять конструкцию там, где избыточная прочность не требуется.
• Циклы открытия/закрытия механизмов: рассчитаны на круглосуточную работу в режиме 24/7 - тестирование проводится на специализированных стендах, имитирующих десятилетия эксплуатации.
• Адгезия покрытия: контроль толщины и равномерности порошкового напыления - отслаивание краски исключено при соблюдении технологии подготовки поверхности.

Раздел 4. Биомеханика движения: как заставить тренажер думать о мышцах

Самая прочная рама бесполезна, если траектория движения не соответствует анатомии человека. Здесь начинается самое интересное - зона ответственности инженеров, понимающих не только сопромат, но и функциональную анатомию.

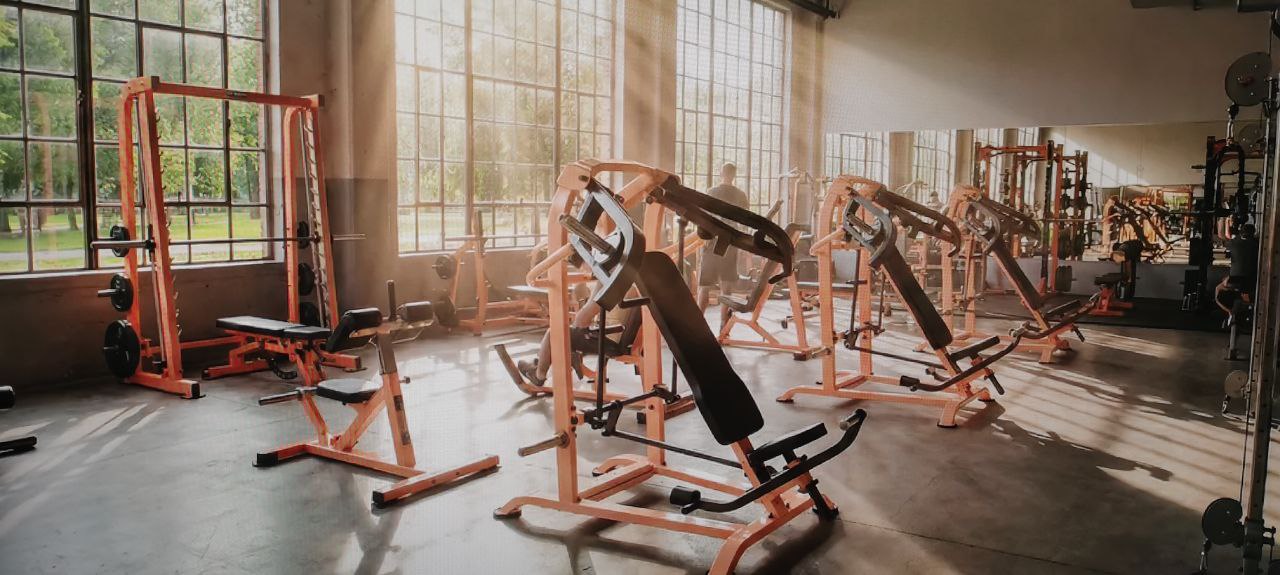

Четырехрычажные системы и изо-латераль

В тренажерах для жимовых движений мы используем четырехрычажные кинематические схемы. Почему четыре, а не три? Потому что только четыре точки опоры позволяют создать траекторию, при которой нагрузка сохраняется перпендикулярно мышечным волокнам на всем протяжении движения.

Концепция Iso-Lateral - это не маркетинговый термин, а инженерное решение. Независимая работа правой и левой руки или ноги позволяет выявить и компенсировать мышечный дисбаланс, который неизбежно возникает у любого атлета. Связанные рычаги маскируют этот дисбаланс, позволяя более сильной стороне доминировать. Независимые - заставляют каждую конечность работать в полном объеме.

Углы атаки и подвижные оси

При проектировании жимовых тренажеров мы задаем углы наклона спинки в диапазоне 30–45 градусов. Это не случайные цифры: при таком угле вектор нагрузки оптимален для вовлечения больших грудных мышц при минимальной компрессии плечевого сустава.

Критически важный элемент - подвижные оси вращения. Плечевой сустав не является идеальным шарниром, его мгновенная ось вращения смещается в процессе движения. Жесткая фиксация оси приводит к тому, что в какой-то момент траектория тренажера перестает совпадать с естественной траекторией сустава. Результат - хронические микротравмы. Подвижные оси позволяют тренажеру подстраиваться под анатомию.

Эргономика посадочного места

Сиденья с эффектом памяти формы - не роскошь, а необходимость. Когда атлет садится, подушка должна принять форму его бедер, равномерно распределив давление. Жесткое сиденье создает зоны ишемии, нарушает кровообращение и отвлекает от тренировки.

Диаметр захватов мы рассчитываем под среднестатистическую кисть: 30–40 мм в диаметре. Это позволяет достичь оптимального соотношения силы хвата и комфорта. Рукоятки меньшего диаметра создают избыточное давление на ладонь, большего - не позволяют полностью реализовать силовой потенциал.

Раздел 5. Грузоблоки и передача усилия: сердце и сосуды тренажера

Конструкция стека

В блочных тренажерах мы используем грузостеки массой от 90 до 120 кг. Стандартная комплектация - 20 или 24 блина по 5 кг. Пятикилограммовый шаг - это золотая середина: он позволяет точно подбирать нагрузку, но не превращает тренажер в бесконечную башню с сотней маленьких блинов.

Магнитный селектор веса - устройство, которое вызывает споры. Механические штифты надежнее? Да. Но в условиях интенсивной эксплуатации постоянное выдергивание штифта из пластиковых гнезд приводит к износу. Магнитный захват снижает нагрузку на механизм и делает смену веса быстрее.

Тросовая система

Трос - это расходник, но от его качества зависит, как часто придется его менять. Мы используем стальные тросы диаметром от 6 до 8 мм в полиуретановой оплетке. Полиуретан не только защищает сталь от коррозии, но и снижает трение о направляющие, продлевая срок службы и обеспечивая плавность хода.

Подшипниковые узлы

Здесь компромиссов быть не может. В наших тренажерах применяются подшипники NSK или втулки скольжения IGUS. NSK - это японское качество, выдерживающее миллионы циклов. IGUS - немецкие полимеры, не требующие смазки и абсолютно бесшумные. Выбор зависит от кинематической схемы и условий эксплуатации.

Передаточные отношения

Разные мышечные группы требуют разной механики движения. Для становой тяги и жимов нужно одно усилие, для сведений и разведений - другое. Мы варьируем передаточные отношения:

• 2:1 - оптимально для базовых упражнений, где важна мощность
• 1:1 - используется в тренажерах для изолированной работы, где критична прямая связь усилия и нагрузки
• 4:1 - применяется в реабилитационном оборудовании, где нужно снизить стартовое усилие до минимума

Раздел 6. Направляющие и системы снижения трения: точность хода

Хромированные валы и втулки

Направляющие для подвижных узлов - зона ответственности, где допуски измеряются сотыми долями миллиметра. Мы используем хромированные валы диаметром 25 мм. Хромирование не просто защищает от коррозии - оно создает идеально гладкую поверхность с минимальным коэффициентом трения.

Бронзовые втулки скольжения работают в паре с валами. Бронза обладает эффектом приработки: микронеровности компенсируются в процессе эксплуатации, и со временем ход становится только плавнее, а не разбивается, как у дешевых полимерных аналогов.

Роликовые механизмы

В узлах, где трение должно быть минимальным, мы устанавливаем полиамидные ролики с фланцами. Полиамид износостоек, не боится ударных нагрузок и работает без смазки. Фланцы фиксируют ролик на оси, предотвращая перекосы и закусывание.

Газовые пружины и эксцентрики

Одна из главных проблем тренажеров с грузостеком - стартовое усилие. Первые сантиметры движения требуют максимального напряжения, потому что нужно не только сдвинуть вес, но и преодолеть трение покоя. Газовые пружины и эксцентриковые механизмы компенсируют это явление, срезая пик усилия и делая старт плавным.

Для реабилитационных тренажеров и оборудования для новичков мы используем системы облегчения старта с переменным передаточным числом - это позволяет атлету чувствовать нагрузку адекватно на всем диапазоне движения.

Идеальный силовой тренажер - это не просто трубы, сваренные по чертежу. Это сложное инженерное сооружение, в котором сопромат встречается с биомеханикой, трибология - с эргономикой, а производственная логистика - с физиологией человека.

Двадцать лет развития российского рынка привели к формированию собственной инженерной школы. Мы перестали копировать - мы начали проектировать под конкретные задачи, понимая, в каких условиях будет работать оборудование, какие нагрузки испытывать, сколько десятилетий служить.

Завод «Алфоджим» прошел этот путь от простой сборки до полного цикла проектирования и производства. Сегодня каждый выпущенный тренажер - это результат не только металлообработки, но и глубокого анализа движений человека, понимания физики процессов и уважения к материалу.

Потому что хороший тренажер не просто позволяет нагрузить мышцы. Он делает это безопасно, точно и долго. А плохой тренажер - это просто железяка, которая будет пылиться в углу или, хуже того, травмировать атлетов.

Мы выбираем первый путь. Путь инженерной адекватности и производственной честности.

Вопросы и ответы

Чем отличается профессиональный тренажер для фитнес-клуба от оборудования для дома?

Принципиальная разница заключается в запасе прочности и ресурсе узлов. В профессиональном оборудовании используется профильная труба с толщиной стенки от 3 мм, подшипники NSK или втулки IGUS, рассчитанные на миллионы циклов, и тросы в полиуретановой оплетке диаметром 6–8 мм. Домашние тренажеры часто делают из тонкостенной трубы, где на деталях экономят для снижения веса и цены. Они просто не рассчитаны на работу с высокой интенсивностью каждый день.

Почему в одних тренажерах нагрузка ощущается тяжелее, а в других легче при одном и том же весе на стеке?

Это зависит от передаточного отношения (плеча рычага) и кинематической схемы. В наших тренажерах мы используем разные соотношения - 2:1, 1:1 или 4:1. Например, соотношение 2:1 означает, что вы перемещаете сток в два раза медленнее и с меньшим усилием, чем движется рукоятка. Это сделано специально для разных мышечных групп и задач. Ощущение нагрузки также зависит от кривой усилия, заложенной в рычажную систему.

Что такое система Iso-Lateral и действительно ли она нужна?

Iso-Lateral - это система независимого движения правого и левого рычагов. Она нужна не для «накачки», а для симметричного развития и выявления мышечного дисбаланса. Когда вы жмете или тянете связанными рычагами, более сильная рука всегда берет нагрузку на себя, слабая - недополучает работу. Независимые рычаги заставляют каждую конечность работать в полную силу, что критически важно для профилактики травм и пропорционального развития.

Что лучше: трос в нейлоновой оплетке или в полиуретановой?

Полиуретан (ПУ) значительно превосходит нейлон по износостойкости и коэффициенту трения. Нейлон со временем истирается о направляющие, лохматится и теряет прочность. Полиуретановая оболочка более эластична, имеет меньший коэффициент трения и лучше защищает стальную сердцевину троса от влаги и истирания. Это напрямую влияет на плавность хода и срок службы.

Почему вы используете бронзовые втулки, а не подшипники качения?

И то, и другое имеет право на существование. В некоторых узлах мы ставим подшипники NSK, в других - бронзовые втулки скольжения IGUS. Бронзовые втулки обладают эффектом приработки, они нечувствительны к ударным нагрузкам (например, когда атлет резко бросает вес) и работают практически бесшумно. Кроме того, они не требуют обслуживания и смазки в течение всего срока службы, что критично для залов с высокой проходимостью.

На какой срок эксплуатации рассчитаны ваши тренажеры?

Мы проектируем оборудование с запасом прочности, рассчитанным на работу в режиме 24/7 не менее 10–15 лет активного использования. Рама, при соблюдении целостности покрытия, прослужит бессрочно. Тросы, подушки сидений и другие элементы изнашиваются постепенно, но это нормальный эксплуатационный ресурс, и они рассчитаны на легкую замену. Основной принцип нашей инженерии - ремонтопригодность и доступность комплектующих.
